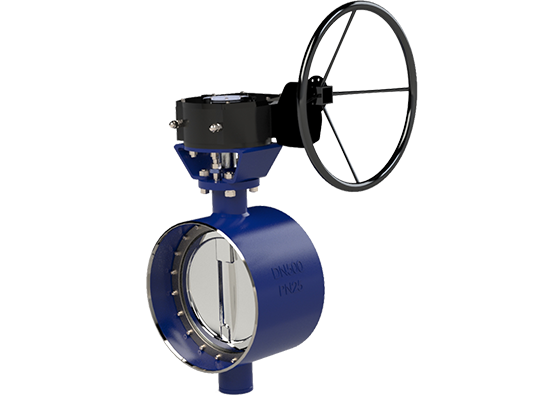

बट वेल्डेड मेटल देखि मेटल बटरफ्लाइ भल्भ

LYV® बट वेल्डेड मेटल टु मेटल बटरफ्लाइ भल्भमा अद्वितीय U-आकारको बदल्न मिल्ने सिट डिजाइन छ, जसले डिस्कद्वारा बन्द गर्दा लोचदार सिटको कम्प्रेसन विरुद्ध भरपर्दो छाप प्रदान गर्दछ। र द्वि-दिशात्मक दबावमा शून्य चुहावट सील प्रदान गर्दै।

सोधपुछ पठाउनुहोस्

परिचय
डाटा पाना
फोटोहरू
मूल्य निर्धारण

निर्दिष्टीकरणहरू

साइज दायरा:

NPS 2”-48”; DN50-DN1000

नाममात्र दबाव:

150LB-600LB; PN16-PN40

तापमान सीमा:

-29℃～250℃～ (डिजाइन र सामग्री मा निर्भर गर्दछ)

अन्त्य जडानहरू:

शारीरिक सामग्री:

ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8/CF8M;

सिट सामग्री:

PTFE/RPTFE/FKM/PEEK; INCONEL; ३०४/३१६+STL; ३०४/३१६+ करोड

डिस्क सामग्री:

ASTM A351 CF8/CF8M/CF3/CF3M

स्टेम सामग्री:

ASTM A182 F304/F316

डिजाइन र निर्माण मानक:

API 609

आमनेसामने मानक:

ASME B16.10/ EN558-1

अन्त जडान मानक:

ASME B16.5/ ASME B16.25

परीक्षण र निरीक्षण मानक:

API 598

विशेषताहरु

■ द्वि-दिशा कसर

■ पूर्ण रूपमा धातु सील संरचना

■ भरपर्दो सील प्रदर्शन

■ शून्य चुहावट

■ बदल्न मिल्ने सिट

■ ट्रिपल अफसेट डिजाइन गरिएको।

■ एन्टी-ब्लोआउट स्टेम

ल्यामिनेटेड सिट र धातु-बाट-धातु सीट बीच के भिन्नता?

लेमिनेटेड सीट बटरफ्लाइ भल्भ एक पारंपरिक डिजाइन गरिएको ट्रिपल अफसेट बटरफ्लाइ भल्भ हो, सामान्यतया धातु + ग्रेफाइट सील संरचना। यो बजारमा सबैभन्दा सामान्य ट्रिपल अफसेट बटरफ्लाइ भल्भको रूपमा धेरै मानिसहरूलाई थाहा छ। र प्रशोधन र उत्पादन गर्न सजिलो। Thebutt welded Metal to Metal Butterfly Valve लाई कडा मिश्र धातुले बनेको पूर्ण रूपमा धातु संरचनाले बन्द गरिएको छ, जसले उच्च सेवा जीवन प्राप्त गर्न सक्छ र सरसफाइ आवश्यकताहरूको साथ मध्यमको लागि उपयुक्त छ। तर सील सतहको लागि उच्च परिशुद्धता आवश्यकताहरूको कारण, यो प्रक्रिया गर्न अपेक्षाकृत अधिक गाह्रो छ। त्यसैले, लागत लेमिनेटेड सीट बटरफ्लाइ भल्भ भन्दा बढी हुनेछ।
