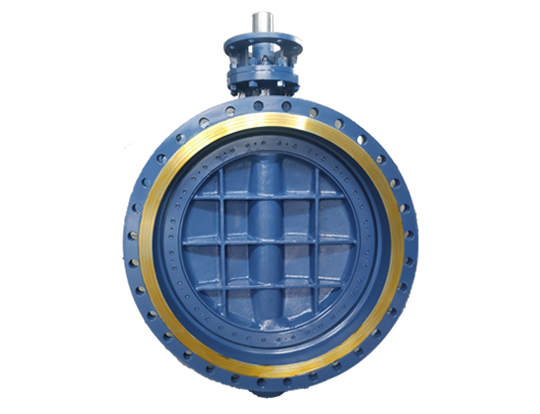

ट्रिपल अफसेट बटरफ्लाइ भल्भ

परिचय
फोटोहरू
मूल्य निर्धारण

उत्पादन परिचय

LYV®️ ट्रिपल अफसेट बटरफ्लाइ भल्भ उच्च स्तरको साथ निर्मित छन्। हामी उद्योगमा समान उत्पादनहरू भन्दा धेरै उच्च भल्भ बनाउन कास्टिङको गुणस्तर नियन्त्रण गर्छौं। LYV®️ ट्रिपल अफसेट बटरफ्लाइ भल्भले उच्च गुणस्तरको मेटल + ग्रेफाइट मल्टि-लेयर सीलिङ रिङ प्रयोग गर्छ, जसले भल्भलाई उच्च दबाव र उच्च तापक्रम अवस्थाहरूमा प्रयोग गर्न सक्षम बनाउँछ। हामी PTFE वा धातु-बाट-मेटल जस्ता विभिन्न कार्य अवस्थाहरूको लागि विभिन्न सील विकल्पहरू पनि प्रदान गर्दछौं। LYV®️ ट्रिपल अफसेट बटरफ्लाइ भल्भको एक अद्वितीय डिजाइन (वैकल्पिक) छ जसले भल्भलाई दुबै तर्फबाट र शून्य चुहावटबाट निरन्तर दबाबमा रहन अनुमति दिन्छ, जसलाई द्वि-दिशात्मक बटरफ्लाइ भल्भ भनिन्छ। थप जानकारीको लागि, कृपया हाम्रो बिक्री संग सम्पर्क प्राप्त गर्नुहोस्।

निर्दिष्टीकरणहरू

साइज दायरा:

NPS 2”-88”; DN50-DN2200

नाममात्र दबाव:

150LB-600LB; PN6-PN64

तापमान सीमा:

-69 ℃ ~ 825 ℃ (डिजाइन र मा निर्भर गर्दछ सामग्री)

अन्त्य जडानहरू:

फ्ल्यान्ज; बट-वेल्ड; वेफर; लग-वेफर

शारीरिक सामग्री:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

डिस्क सामग्री:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

सील सामाग्री:

४२०/३०४/३१६+ग्रेफाइट; PTFE; ३०४+STL; ३१६+STL

सिट सामग्री:

अभिन्न; 304/316/STL ओभरलेवेल्ड।

स्टेम सामग्री:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

डिजाइन र निर्माण मानक:

API 609

आमनेसामने मानक:

EN558-1

अन्त जडान मानक:

ASME B16.4

परीक्षण र निरीक्षण मानक:

API 598

विशेषताहरु

■ शून्य चुहावट

■ मल्टि-लेयर सील

■ ट्रिपल सनकी डिस्क डिजाइन

■ द्वि-दिशात्मक (वैकल्पिक)

■ एन्टी-ब्लोआउट स्टेम डिजाइन

■ धातु-बाट-धातु उपलब्ध

■ ठूलो व्यास

ट्रिपल अफसेट बटरफ्लाइ भल्भ के हो:

ट्रिपल अफसेट बटरफ्लाइ भल्भले यसको नाम सील डिजाइनमा तीन विलक्षणताबाट प्राप्त गर्दछ। परम्परागत बटरफ्लाइ भल्भहरू विपरीत, जसमा बन्द-अफ गर्नको लागि मात्र एक साधारण रोटेशन डिस्क छ। ट्रिपल अफसेट बटरफ्लाइ भल्भले कडा रूपमा बन्द नभएसम्म भल्भलाई रैखिक रूपमा बन्द गर्न तीन विलक्षणताहरू समावेश गर्दछ। सेन्टरलाइन बटरफ्लाइ भल्भ र ट्रिपल अफसेट बटरफ्लाइ भल्भ बीचको भिन्नता सील प्राप्त गर्ने विधिमा निहित छ। सेन्टरलाइन बटरफ्लाइ भल्भले सील सतहहरूको कम्प्रेसन मार्फत सील प्राप्त गर्दछ, जबकि ट्रिपल अफसेट बटरफ्लाइ भल्भले सतहहरू बीचको सम्पर्क मार्फत सील प्राप्त गर्दछ। यसलाई हामी लाइन सील र फेस सील बीचको भिन्नता भन्छौं। तसर्थ, ट्रिपल अफसेट बटरफ्लाइ भल्भको सेवा जीवन परम्परागत केन्द्रित पुतली भल्भ भन्दा राम्रो हुनेछ।

ट्रिपल अफसेट बटरफ्लाइ भल्भमा तीन विलक्षणताहरू के हुन्:

पहिलो विक्षिप्तता भल्भ शाफ्टलाई भल्भ बडीको केन्द्र रेखाबाट अफसेटमा राखिएको हुन्छ। दोस्रो विलक्षणता भनेको भल्भ शाफ्टलाई भल्भ सिटको समतलमा लम्बवत अक्षबाट अलि टाढा राखिएको हुन्छ। तेस्रो विक्षिप्तता डिस्कको सील सतह हो। कोनिकल आकारमा डिजाइन गरिएको छ जसले डिस्कलाई कुनै घर्षण बिना भल्भ सीटबाट पूर्ण रूपमा छुटाउन अनुमति दिन्छ।

किन LYV®️ भल्भहरू छनौट गर्नुहोस्:

हामी 30 वर्ष भन्दा बढीको लागि ट्रिपल अफसेट बटरफ्लाइ भल्भ उत्पादन गर्छौं। कार्यशालाले 13000 वर्ग मिटर कभर गर्दछ र 50 भन्दा बढि उन्नत सीएनसी मेसिनहरूको स्वामित्व राख्छ। हाम्रा ईन्जिनियरहरू र उत्पादन टोलीले तपाईंको अर्डर उच्च-गुणस्तर र छिटो समयको साथ डेलिभर गर्ने सुनिश्चित गर्नेछ। हामी भल्भ ढुवानीको बारेमा पनि ख्याल राख्छौं। भल्भहरू बबल पाउच वा कागजद्वारा बेरिन्छन् ताकि पेन्टलाई क्षति नहोस्। हामीले बक्समा भल्भ राखेपछि प्लाइवुड स्टिकले भल्भ पनि फिक्स गर्यौं। ढुवानी गर्दा भल्भ बिग्रिने छैन भनी सुनिश्चित गर्न प्लाईवुड केसलाई आवश्यक चिन्ह लगाइनेछ।
